项 目 |
技术参数 |
|
工作台工作面尺寸
( 长×宽 ) |
500 × 180 |
|
工作台纵向行程 |
245/ 丝杆 180/ 手板 |
|
工作台横向行程 |
150mm |
|
铣头垂直行程 |
170mm |
|
工作台
T 型槽数 |
3 |
|
工作台 T
型槽宽度 |
12mm |
|
工作台 T 型槽间距离 |
50mm |
|
垂直导轨至工作台中心距离 |
200 ～ 280mm |
|
主轴孔锥度 |
莫氏 4 号，也可供 7:24 |
|
主轴端面至工作台面中心距离 |
140-240 |
|
主轴中心至立轨导轨距离 |
170mm |
|
双头铣中心距离 |
150-250mm
（可根据用户需要定制） |
|
主轴电机功率 |
1.1kw |
|
主轴电机转速 |
910 r/min |
|
主轴转速范围 |
370-1000 r/min |
|
机床外形尺寸（长×宽×高） |
1000 × 1000 × 1500mm |
|
机床净重
（kg） |
380kg |
|

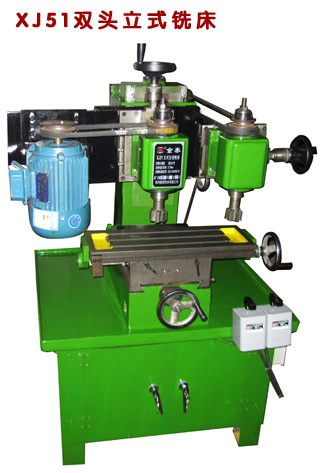

| XJ51双头立式铣床 |
|
|
|
|
 |
|
项目名称 |
单位 |
参
数 |
|
主轴铣刀安装尺寸 |
mm |
22×65 |
|
拖板至主轴最高中心高度 |
mm |
125 |
|
弹簧夹头至主轴最高中心高度 |
mm |
65 |
|
弹簧夹头最大通孔直径 |
mm |
25 |
|
床身导轨长度 |
mm |
270 |
|
主轴最高转速 |
r/min |
1500 |
|
电机功率 |
Kw |
1.1 |
|
机床外形尺寸(长×宽×高) |
mm |
660×480×550 |
|
机床净重 |
Kg |
91 |
|
主轴锥 |
/ |
孔莫氏4号 |
|

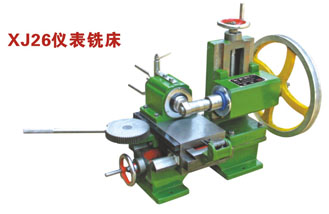

| XJ26仪表铣床 |
|
| |
|
|
|
|
项 目 |
单 位 |
参 数 |
备
注 |
|
床身最大回转直径 |
mm |
220 |
可根据用户特定 |
|
拖板上最大回转直径 |
mm |
78 |
可根据用户特定 |
|
弹簧夹头通孔直径 |
mm |
40 |
可根据用户特定
（Ф40
Ф50 Ф60） |
|
大拖板最大移动长度 |
mm |
120 |
可根据用户特定 |
|
小拖板最大移动长度 |
mm |
80 |
|
|
床身导轨长度 |
mm |
300 |
可根据用户特定 |
|
两头主轴的同轴度 |
mm |
≤0.02 |
|
|
电机功率KW |
Kw |
1.1 |
共2个 |
|
功能特点： |
|
铣端面：在两头主轴上安装铣刀可作为端面铣加工工件的两个端面。
钻中心孔：在两头主轴上安装中心钻可在一轴上钻两个同轴的中心孔，同轴度≤0.02mm。
钻扩复合孔：在两头主轴上安装复合刀具，一次性装夹可在工件上加工多阶孔，并可保证工件的同轴度要求。
车：在小拖板上安装刀具可作为双头仪表车，可进行双工序加工。 | |
|
|
|
